Клапаны сброса избыточного давления (КСИД) производства Компании "OSK GROUP"

Сообщение OSKGROUP » 27 фев 2019, 16:13

Компании "OSK GROUP" предлагает клапаны сброса избыточного давления (КСИД) Российского производства.

Назначение КСИД: защита помещений и оборудования от избыточного давления газа, образующегося во время выпуска в помещение газового огнетушащего вещества (ГОТВ) из резервуаров установки газового пожаротушения.
Производятся в соответствии с ТУ 4892-001-854335188-2014
Применение КСИД: Согласно «Методики расчета площади проёма для сброса избыточного давления в помещениях, защищаемых установками газового пожаротушения», приложение «З» Свода правил СП 5.13130.2009

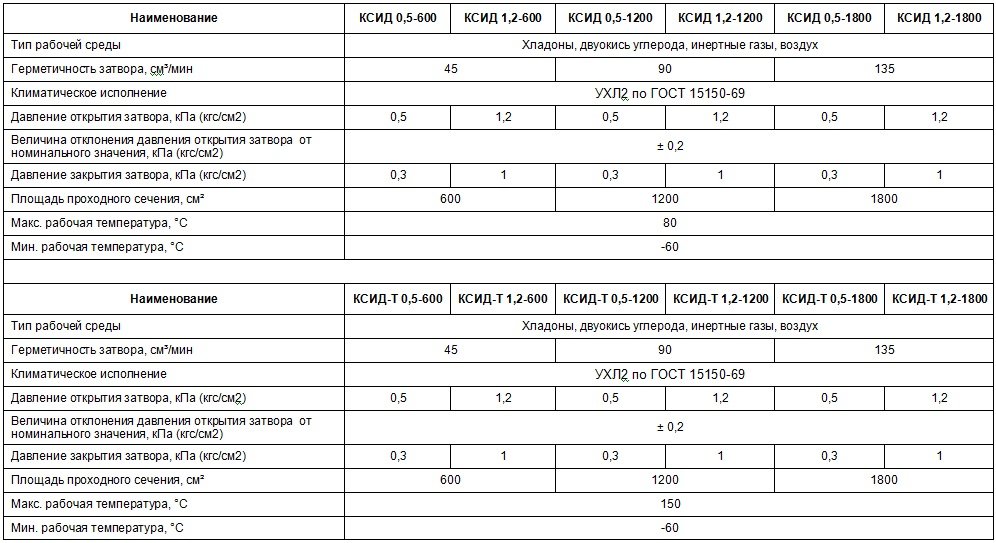

Технические характеристики КСИД:
Параметры КСИД  ОСК Групп.jpg
Параметры КСИД ОСК Групп.jpg (112.75 КБ) 437 просмотров
Пример обозначения:
КСИД-Т 1,2-600
КСИД - клапан сброса избыточного давления;
Т – обозначение модификации КСИД в которых балансировочный груз (поз. 4 схемы КСИД) крепится винтами. В других модификациях - методом сварки.
1,2 - номинальное давления открытия затвора, кПа (кгс/см²);
600 - площадь проходного сечения клапана, см².

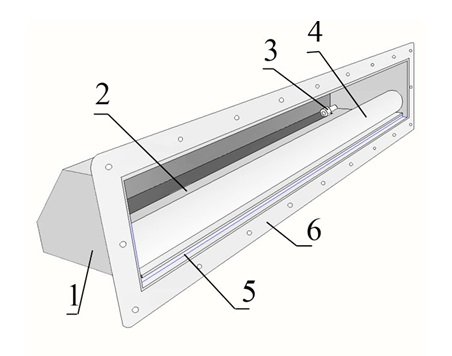

Схема устройства и принцип действия КСИД:
Схема устройства КСИД.jpg
Схема устройства КСИД.jpg (18.27 КБ) 439 просмотров

КСИД состоит из корпуса 1 и затвора 2, на котором методом сварки укреплен балансировочный груз 4 (в модификации «Т» он крепится с помощью винтов). Поворот затвора 2 относительно корпуса 1 осуществляется при помощи подшипника скольжения 3.
Вес балансировочного груза рассчитывается в соответствии со значением избыточного давления открытия клапана и является несъёмным элементом.
Герметизация седла клапана осуществляется самоклеющейся лентой 5 профиля “D”, размером в сечении 9х10 мм.
Выходной фланец КСИД через уплотнительную прокладку 6 присоединяется к элементам защищаемого помещения с помощью крепежных деталей (в комплект поставки не входят).

Принцип действия КСИД
• при достижении в помещении избыточного давления происходит срабатывание КСИД - открытие затвора (запорного элемента клапана), при этом происходит сброс газа из защищаемого помещения в атмосферу и, как следствие, - снижение избыточного давления;
• при снижении давления до нормативных показателей происходит закрытие клапана (посадка запорного элемента клапана на седло).
В результате обеспечивается поддержание избыточного давления в помещении на уровне, не допускающим повреждение его конструкционных элементов, и более длительное время сохранения заданной расчетами концентрации газового огнетушащего вещества, что способствует максимально эффективному процессу тушения пожара.
В ходе проектирования для каждого защищаемого помещения определяется необходимое количество КСИД с учетом их технических характеристик.
Монтаж КСИД осуществляется на вертикальных ограждающих конструкциях внутри помещения, в соответствии с требованиями проекта.

Технические особенности изготовления КСИД с учетом их теплоизолирующих свойств и использованных конструктивных решений, предотвращающих конденсирование влаги на внутренней поверхности клапана, позволяют их установку (монтаж) на ограждающих конструкциях, непосредственно контактирующих с внешней средой.

Гарантийный срок КСИД: 18 месяцев;
Срок службы КСИД: не менее 11,5 лет со дня изготовления, включая 1,5 года хранения на складе по группе условий хранения 1 (Л) ГОСТ 15150-69.

Руководство по эксплуатации КСИД ОСК Групп

Контакты Компании «OSK GROUP» - Центр противопожарных технологий
Юридический адрес: Россия, 127083, Москва, ул. 8 Марта, дом 1, строение 12, компания «OSK GROUP»
Почтовый адрес: Россия, 127083, Москва, ул. 8 Марта, дом 1, строение 12, Бизнес-центр "ТРИО", «OSK GROUP»
www.novec-1230.ru
www.oskgroup.ru
тел./факс: +7 495 785-55-01
e-mail: 01@oskgroup.ru, 01@novec-1230.ru
Контактная форма: http://www.oskgroup.ru/ru/contact
